瓦斯發電機組余熱鍋爐是把燃氣機的高溫煙氣（尾氣）收集匯總后送入余熱鍋爐中加熱水、生產出能夠滿足汽輪機發電需求的高品質蒸汽的系統。

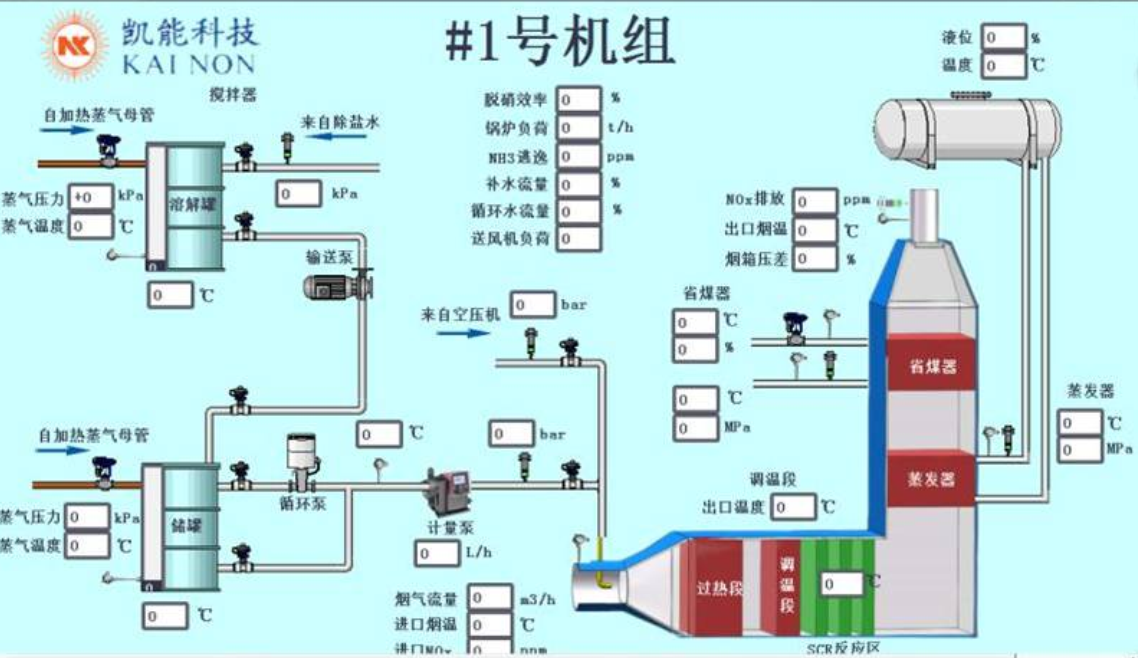

  余熱鍋爐系統煙氣流程：燃氣發動機排出的高溫煙氣，通過煙氣三通閥切換煙氣流向，一通道進入旁通煙道排向大氣（該門處于常閉狀態），另一通道進入高溫煙氣母管后進入余熱鍋爐內，先后流經過熱器、調溫蒸發器、噴氨格柵煙道、SCR催化劑模塊煙道、蒸發器、省煤器、常壓省煤器，最后排向大氣。

  余熱鍋爐系統的汽水流程:由化學水處理間來的除鹽水作補充水，補水送至除氧器，汽輪機凝結水先由凝結水泵送至常壓省煤器加熱后，再到除氧器進行除氧處理。除氧水由除氧水箱開始經過變頻給水泵送至鍋爐省煤器，加熱后送往汽包，再由余熱鍋爐汽包和蒸發器進行自然循環加熱，產生的汽水混合物至汽包進行汽水分離，其中的飽和水繼續參加循環，飽和蒸汽送往余熱鍋爐過熱器后產生溫度為400℃、壓力為2.45MPa的過熱蒸汽，供給汽輪發電機發電 。

  每臺燃氣發動機的排氣管上都設有一個獨立的三通風門，該三通風門可實現電動操作，只有燃機運行才能進行風門操作。當燃氣發動機停運時，三通風門必須及時關閉，對部分電動無法關嚴的風門要就地手動關閉，以防止母管尾氣通過三通風門進入停運燃機，形成凝結水后影響燃機本體安全。

  主蒸汽管道采用單母管制，每臺余熱鍋爐過熱器產生的過熱蒸汽均引入一根蒸汽母管集中送往汽輪機。每臺過熱器出口配備有電動閥門，蒸汽母管上配備有對空排放閥門和蒸汽減溫裝置。

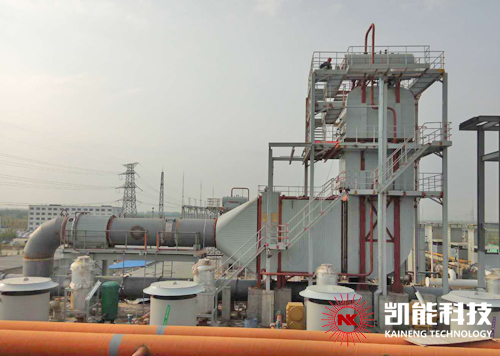

  余熱鍋爐-脫銷一體化系統由凱能環?？萍脊煞萦邢薰狙邪l(fā)并持有獨立專利權屬，目前該系統已在晉煤金駒發電、豐匯發電、內蒙明拓、臨沂金沂蒙化工等項目中得到廣泛應用，高效利用燃機尾氣熱能，達到精細化指標，綠色環保，歡迎各方用戶垂詢。
